Cum poate un fir emailat cu trei straturi să îmbunătățească izolarea electrică și eficiența bobinării

Huaying, un producator specializat de sarma izolata, dezvoltaSârmă emailată cu trei straturipentru aplicații care necesită izolație electrică fiabilă, conductivitate constantă și performanță precisă a înfășurării. Înțelegerea construcției, procesului de fabricație și a criteriilor de selecție îi ajută pe ingineri și echipele de achiziții să aleagă un fir potrivit pentru echipamente electrice și electronice compacte.

Firul emailat cu trei straturi este proiectat pentru a combina conductivitatea electrică cu mai multe straturi de izolație de protecție. Performanța sa depinde de dimensiunile conductorului, materialele de acoperire, grosimea izolației, aderența și consistența de fabricație. Pentru inginerii care proiectează transformatoare, inductoare, bobine și alte componente electromagnetice, aceste caracteristici influențează eficiența înfășurării, fiabilitatea electrică și stabilitatea de funcționare pe termen lung. Acest ghid explică principiile de lucru, avantajele cheie, considerentele de fabricație, scenariile de aplicare și factorii de achiziție asociați cu firul de înfășurare izolat cu trei straturi. De asemenea, prezintă capacitățile de producție ale lui Huaying și oferă întrebări practice pe care cumpărătorii ar trebui să le pună înainte de a selecta o specificație a cablului.

Cuprins

1. Ce este un fir emailat cu trei straturi?
2. Cum funcționează structura și compoziția sa de material?
3. Care sunt principalele avantaje de performanță?
4. Cum se fabrică sârmă emailată cu trei straturi?
5. Unde se folosește sârma emailată cu trei straturi?
6. Cum comparați specificațiile firului?
7. Cum ar trebui cumpărătorii să aleagă firul potrivit?
8. Ce ar trebui să știți despre Huaying?
9. Întrebări frecvente
10. Concluzie

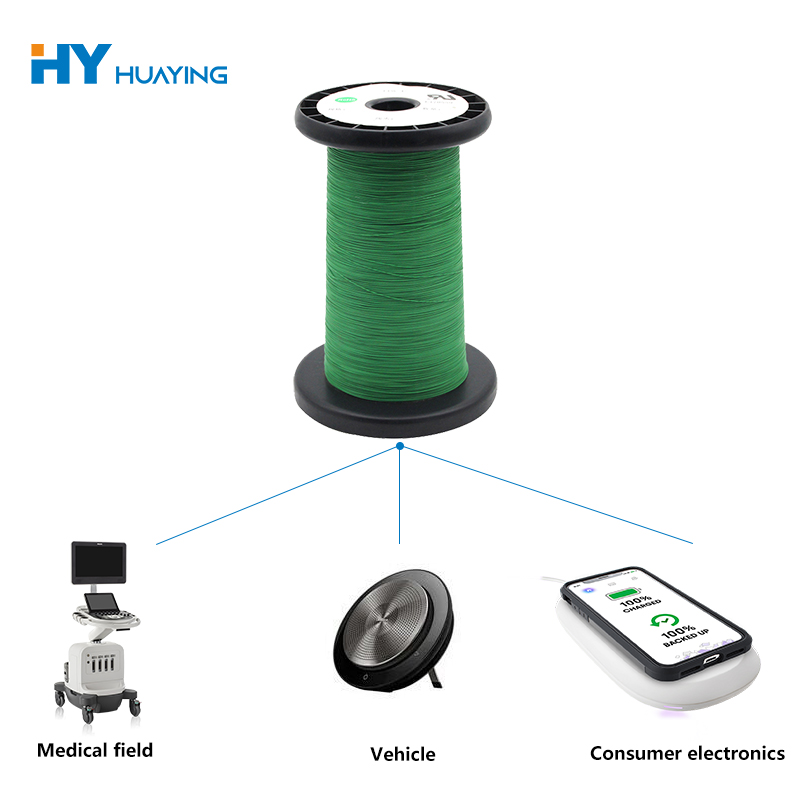

1. Ce este un fir emailat cu trei straturi?

Firul emailat cu trei straturi este un fir conductor proiectat cu mai multe straturi sau straturi izolatoare pentru a ajuta la izolarea electrică a conductorului de componentele din jur. În funcție de designul produsului, conductorul poate fi realizat din cupru sau alt material conductor specificat, în timp ce sistemul de izolație este selectat în funcție de cerințele electrice, termice și mecanice.

Spre deosebire de un conductor protejat de un singur strat, un design de izolație cu trei straturi oferă bariere de protecție multiple. Această construcție poate îmbunătăți fiabilitatea izolației și poate ajuta producătorii să dezvolte componente electromagnetice compacte în care spațiul de înfășurare este limitat.

Termenul nu trebuie confundat cu orice tip de fir cu triplu izolare. Sârma de înfășurare emailată și sârma cu triplu izolare pot avea diferite sisteme de acoperire, metode de construcție și cerințe de conformitate. Prin urmare, cumpărătorii ar trebui să verifice structura exactă a produsului, mai degrabă decât să presupună că toate firele cu trei straturi au caracteristici de performanță identice.

Pentru mai multe informații despre produsul disponibil, vizitați pagina produsului Sârmă emailată cu trei straturi Huaying.

2. Cum funcționează structura și compoziția materialului?

Performanța firului de înfășurare cu trei straturi depinde de modul în care conducătorul și sistemul de izolație funcționează împreună. Fiecare componentă contribuie la caracteristicile electrice și mecanice generale ale firului.

• Miez conductiv:Transportă curentul electric prin înfășurare. Materialul conductorului, dimensiunile secțiunii transversale și configurația firelor influențează rezistența electrică și capacitatea de purtare a curentului.
• Strat primar de izolare:Oferă o barieră electrică inițială între conductor și spire sau componente adiacente.
• Strat izolator intermediar:Adaugă o altă barieră de protecție și contribuie la sistemul general de izolație.
• Strat exterior de izolare:Ajută la protejarea straturilor subiacente în timpul manipulării, înfășurării și asamblarii, în funcție de proprietățile materialului.

Compoziția reală variază în funcție de specificația produsului. Informațiile despre produs de la Huaying descriu un proces de fabricație care implică folie de poliamidă, strat de pulverizare cu izolație ridicată și fibră de sticlă. Cumpărătorii ar trebui să confirme secvența precisă a materialelor și construcția pentru modelul selectat înainte de a-l încorpora într-un design.

Grosimea izolației este deosebit de importantă. Izolația excesiv de subțire poate să nu îndeplinească performanța dielectrică necesară, în timp ce izolația inutil de groasă poate crește diametrul firului finit și poate reduce spațiul disponibil pentru înfășurare. Un design echilibrat sprijină atât fiabilitatea electrică, cât și ambalarea eficientă a componentelor.

3. Care sunt principalele avantaje de performanță?

Izolație electrică de încredere

Mai multe straturi de izolație pot oferi protecție suplimentară împotriva contactului electric dintre conductorii adiacenți și componentele din jur. Rigiditatea dielectrică reală depinde de materialele de izolație, grosime, calitatea producției și condițiile de testare. Inginerii trebuie să confirme tensiunea de rezistență necesară și standardele aplicabile înainte de a aproba un fir pentru echipamente critice pentru siguranță.

Potențial pentru modele compacte de înfășurare

Acolo unde sistemul de izolație îndeplinește cerințele electrice ale aplicației, o construcție de sârmă atent optimizată poate ajuta la reducerea nevoii de materiale izolante suplimentare. Economiile de spațiu rezultate depind de proiectarea componentelor și de cerințele specifice de izolare; ele nu trebuie asumate fără revizuirea standardelor relevante.

Calitate constantă a producției

Dimensiunile uniforme ale conductorilor și straturile de izolare susțin un comportament previzibil al înfășurării. Defecte de acoperire, diametre inconsecvente sau aderență slabă pot crea probleme în timpul înfășurării automate și pot afecta fiabilitatea componentei finite.

Considerații privind costurile pe termen lung

Selecția firului ar trebui să țină cont de mai mult decât prețul inițial de achiziție. Calitatea constantă poate ajuta la reducerea defectelor de producție, reprelucrare și întreținere asociate cu defecțiunile legate de izolație. Beneficiul efectiv al costurilor depinde de condițiile de aplicare, de durata de viață a produsului, de randamentul de fabricație și de calitatea materialelor alternative evaluate.

Aceste beneficii sunt condiționate de alegerea unei specificații adecvate și de verificarea performanței acesteia. Nici un proiect de izolație nu elimină necesitatea protecției electrice adecvate, a testării și a proiectării echipamentelor în siguranță.

4. Cum se fabrică sârmă emailată cu trei straturi?

Consistența în fabricație este esențială deoarece conductorul și izolația trebuie să rămână uniforme pe toată lungimea firului finit. Huaying descrie câteva etape importante în procesul său de producție.

1. Trefilare:Materialul conductor este tras la dimensiunile necesare. Calitatea suprafeței și consistența dimensională sunt importante pentru operațiunile ulterioare de acoperire.
2. Recoacere:Tratamentul termic controlat poate ajusta proprietățile mecanice ale conductorului, ajutându-l să atingă caracteristicile necesare înfășurării și procesării ulterioare.
3. Aplicarea izolației:Materialele de acoperire sau izolante sunt aplicate conform construcției produsului specificat. Acoperirea uniformă ajută la limitarea petelor subțiri și a altor defecte potențiale.
4. Controlul grosimii:Producătorul controlează dimensiunile izolației pentru a obține diametrul finit și performanța electrică necesare.
5. Întărire:Acolo unde sistemul de acoperire necesită întărire, procesarea controlată ajută la dezvoltarea proprietăților de acoperire și aderenței dorite.
6. Inspecție finală:Verificările dimensionale, vizuale, electrice și mecanice adecvate ajută la verificarea conformității cu specificațiile produsului.

Pagina produsului Huaying raportează o precizie de control al grosimii de ±0,005 mm pentru procesul de acoperire descris. Cumpărătorii ar trebui să confirme referința de măsurare, modelul aplicabil și metoda de inspecție atunci când folosesc această cifră ca cerință de achiziție.

Pentru echipele de inginerie, cea mai utilă documentație de calitate include o specificație definită a produsului, criterii de inspecție, informații de trasabilitate, acolo unde sunt disponibile, și rezultatele testelor relevante pentru aplicația vizată.

5. Unde se folosește sârma emailată cu trei straturi?

Firul de înfășurare izolat cu trei straturi poate fi luat în considerare pentru produsele electrice și electronice în care fiabilitatea izolației, înfășurarea compactă și conductivitatea constantă sunt importante. Adecvarea depinde de specificațiile reale ale firului și de condițiile de funcționare ale echipamentului.

• Transformatoare:Conductoarele de înfășurare trebuie să îndeplinească cerințele de tensiune, temperatură, izolație și dimensiuni ale componentei.
• Inductori și bobine:Sârma de înfășurare adecvată acceptă modelele de componente magnetice utilizate în circuitele de conversie și filtrare a puterii.
• Comutarea surselor de alimentare:Izolația și caracteristicile conductorului trebuie să fie compatibile cu frecvența de comutare, tensiunea de tensiune, condițiile termice și cerințele de siguranță aplicabile.
• Echipamente electronice:Modulele de putere compacte și alte ansambluri electrice pot beneficia de un fir de înfășurare selectat pentru spațiul de instalare limitat.
• Sisteme electrice industriale:Componentele de înfășurare personalizate necesită specificații ale firului potrivite cu ciclurile lor de funcționare și condițiile de mediu.

Înainte de a selecta un fir pentru oricare dintre aceste aplicații, inginerii ar trebui să evalueze creșterea temperaturii, stresul electric, tensiunea înfășurării, frecvența de funcționare, expunerea la umiditate și cerințele relevante de certificare. Adecvarea unui produs pentru un transformator sau sursă de alimentare nu stabilește automat adecvarea pentru fiecare design.

6. Cum comparați specificațiile firelor?

Compararea specificațiilor este mai fiabilă decât alegerea unui fir numai pe baza numelui său de produs. Următorul tabel rezumă principalii parametri pe care cumpărătorii ar trebui să-i examineze.

Huaying publică exemple de configurații ale conductorilor, ținte de diametru total și valori ale rezistenței conductorului pe pagina sa de produs. Deoarece valorile sunt specifice modelului, cumpărătorii ar trebui să consulte tabelul de specificații original și să solicite confirmare înainte de a utiliza orice cifră în calculele de inginerie.

Referință: Specificațiile firului emailat cu trei straturi de la Huaying.

7. Cum ar trebui cumpărătorii să aleagă cablul potrivit?

Alegerea firului corect începe cu aplicația, mai degrabă decât cu o afirmație generală despre performanța izolației. Echipele de achiziții și inginerii de proiectare pot folosi următoarea listă de verificare pentru a restrânge opțiunile potrivite.

• Definiți cerințele electrice:Specificați tensiunea de lucru, curentul așteptat, frecvența, cerințele de rezistență dielectrică și rezistența acceptabilă.
• Confirmați condițiile termice:Stabiliți temperatura de funcționare așteptată, creșterea temperaturii, metoda de răcire și ciclul de funcționare.
• Verificați constrângerile de înfășurare:Determinați fereastra de înfășurare disponibilă, diametrul final necesar, raza de îndoire și limitările echipamentului de producție.
• Verificați sistemul de izolație:Solicitați detalii despre materialele stratului, toleranțele de grosime, aderența și metodele de testare electrică relevante.
• Examinați nevoile de conformitate:Identificați standardele și aprobările necesare pentru echipamentele finite și piața de destinație.
• Evaluați consistența producției:Întrebați despre procedurile de inspecție, consistența lotului, ambalarea și documentația de trasabilitate.
• Solicitați mostre atunci când este cazul:Testați eșantionul de sârmă utilizând procesul real de înfășurare și proiectarea componentelor înainte de a aproba producția în volum.

O anchetă tehnică clară ar trebui să includă desene sau obiective dimensionale, cererea anuală sau de lot, condițiile de operare, standardele necesare și orice așteptări speciale de ambalare sau livrare. Aceste informații ajută furnizorul să determine dacă un model existent este potrivit sau dacă o specificație personalizată necesită evaluare.

8. Ce ar trebui să știți despre Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. furnizează produse de sârmă izolată și își descrie accentul pe dezvoltarea produselor, calitatea producției și asistența pentru clienți. Conform informațiilor despre produs ale companiei, procesul său de producție de sârmă emailată cu trei straturi include trefilarea sârmei, recoacere, aplicarea izolației, întărire controlată și control dimensional.

De asemenea, compania raportează că deține mai mult de 10 brevete și o echipă de cercetare și dezvoltare de peste 20 de oameni. Aceste cifre raportate de companie oferă informații despre capacitățile sale de dezvoltare declarate, dar cumpărătorii ar trebui să solicite documentația relevantă atunci când deținerea brevetului, calificările tehnice sau alte dovezi sunt necesare pentru aprobarea furnizorului.

Atunci când evaluează Huaying sau alt furnizor de cabluri, echipele de achiziții ar trebui să ia în considerare mai mult decât acreditările companiei. Cele mai importante întrebări se referă la dacă firul propus se potrivește cu aplicația, dacă înregistrările de calitate necesare sunt disponibile și dacă eșantioanele și loturile de producție pot îndeplini în mod constant specificația convenită.

Pentru detalii specifice produsului, utilizați pagina oficială Huaying Triple-Layer Emailed Wire ca punct de plecare pentru o discuție tehnică.

9. Întrebări frecvente

1. Care este scopul principal al sârmei emailate cu trei straturi?

Scopul său principal este de a combina un miez conductor cu mai multe straturi de izolație, ajutând la separarea electrică a conductorului de spirele adiacente și componentele din jur. Nivelul real de protecție depinde de construcția firului, de proprietățile materialului și de rezultatele testelor verificate.

2. Este firul emailat cu triplu strat la fel cu firul cu triplu izolare?

Nu neapărat. Termenii pot descrie produse înrudite, dar conductorul, materialele de izolare, metoda de acoperire și cerințele de conformitate pot diferi. Confirmați întotdeauna construcția detaliată și standardul de produs aplicabil înainte de a le trata pe cele două ca fiind interschimbabile.

3. Ce factori determină performanța electrică a firului?

Factorii importanți includ materialul și dimensiunile conductorului, rezistența electrică, grosimea izolației, rezistența dielectrică, evaluarea temperaturii și consistența de fabricație. Performanța trebuie evaluată folosind specificațiile și condițiile de testare relevante pentru echipamentul prevăzut.

4. Poate fi personalizat sârma emailată cu trei straturi?

Personalizarea poate fi posibilă în funcție de capacitățile producătorului și de cerințele de producție. Cumpărătorii ar trebui să furnizeze dimensiunea conductorului țintă, diametrul finit, cerințele de izolație, parametrii electrici și cantitatea estimată a comenzii pentru a determina fezabilitatea.

5. Cum pot cumpărătorii să verifice calitatea produsului înainte de a plasa o comandă în bloc?

Solicitați fișa tehnică actuală, înregistrările de inspecție relevante și documentația de conformitate disponibilă. Acolo unde este cazul, evaluați mostrele prin verificări dimensionale, încercări de înfășurare și teste electrice efectuate în conformitate cu cerințele aplicației.

6. Ce informații ar trebui incluse într-o cerere de ofertă?

Includeți modelul sau desenul necesar de sârmă, dimensiunile conductorului, construcția izolației, performanța electrică țintă, standardele aplicabile, cantitatea de comandă, destinația de livrare și orice cerințe de testare sau de ambalare. O cerere completă face evaluarea tehnică și ofertarea mai eficiente.

10. Concluzie

Sârma emailată cu trei straturi poate suporta proiecte electrice care necesită izolație fiabilă, conductivitate constantă și înfășurare eficientă. Selectarea produsului potrivit necesită o comparație atentă a dimensiunilor conductorului, construcției izolației, performanței dielectrice, limitelor termice și a calității producției. Confirmând acești factori înainte de producție, inginerii și echipele de achiziții pot reduce nepotrivirile specificațiilor și pot lua decizii de cumpărare mai informate. Dacă aprovizionați cu fir de înfășurare izolat pentru transformatoare, inductori sau alte aplicații electrice,contactați Huayingpentru a discuta cerințele dumneavoastră tehnice, pentru a solicita specificațiile produsului și pentru a explora o soluție potrivită pentru proiectul dvs.
